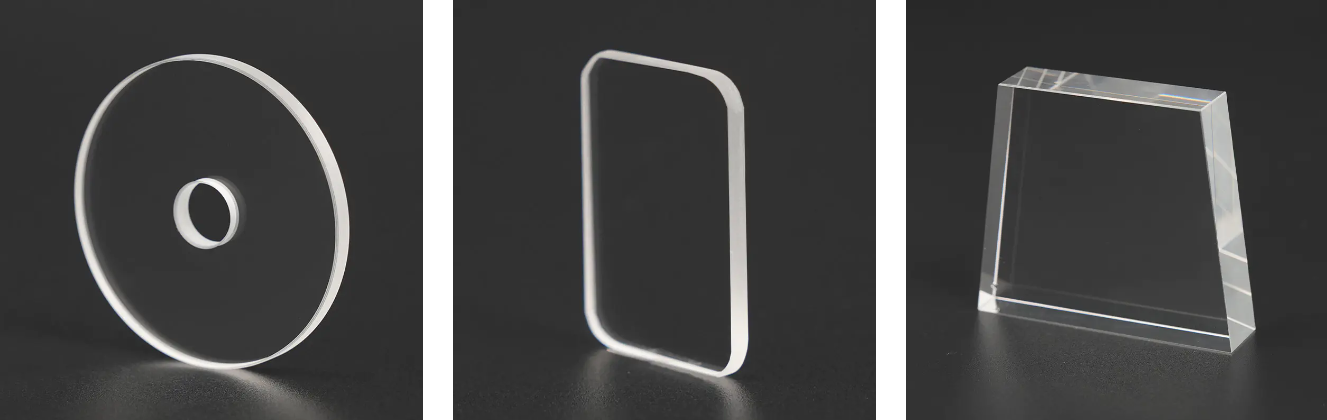

La ce se folosește sticla optică incoloră?

Sticlă optică incoloră este utilizat într-o gamă remarcabil de largă de industrii - de la instrumente științifice de precizie și sisteme de imagistică medicală până la camere pentru consumatori, optica de apărare și geamuri arhitecturale. Caracteristica sa definitorie este transmisia excepțional de mare a luminii vizibile, practic fără absorbție selectivă sau colorare, făcându-l materialul de bază oriunde lumina trebuie ghidată, focalizată, divizată sau filtrată cu fidelitate maximă. Spre deosebire de sticla standard pentru ferestre, sticla optică incoloră este proiectată în conformitate cu specificațiile exacte ale indicelui de refracție, conținutul de bule interne extrem de scăzut și toleranțele de planeitate a suprafeței măsurate în nanometri.

Termenul acoperă o familie de tipuri de sticlă formulate cu precizie, inclusiv sticlă de coroană optică , variante de borosilicat și sticlă de cuarț de înaltă puritate - fiecare optimizat pentru intervale specifice de lungimi de undă, condiții de mediu și cerințe mecanice. Înțelegerea tipului potrivit pentru care aplicație este esențială pentru ingineri, specialiști în achiziții și proiectanți de sisteme care lucrează cu ansambluri optice.

Ce face ca sticla optică incoloră să fie diferită de sticla obișnuită

Distincția dintre sticla float industrială și sticla optică de precizie nu este doar o chestiune de claritate - ea reflectă filosofii de fabricație fundamental diferite, standarde de puritate a materiilor prime și protocoale de testare post-producție. Sticlă optică cu transmisie ridicată realizează rate de transmisie a luminii vizibile de 92% sau mai mult pe suprafață , în timp ce sticla float standard transmite de obicei doar 80-87% din cauza conținutului de oxid de fier și a imperfecțiunilor suprafeței.

Principalele proprietăți de diferențiere ale sticlei optice de precizie includ:

• Omogenitatea indicelui de refracție: Variație într-un singur semifabricat menținut la ±1×10⁻⁵ sau mai bine în material de calitate superioară
• Clasa cu bule și incluziune: Numărate și clasificate conform standardelor ISO 10110; Gradul 0 permite practic zero incluziuni vizibile
• Grad striae: Măsurarea striațiilor de omogenitate a sticlei care ar distorsiona fronturile de undă; ținte din sticlă de calitate optic Clasa A (fără striuri detectabile)
• Birefringenta la stres: Tensiunea reziduală de la producție este recoaptă sub 10 nm/cm pentru a preveni artefactele de polarizare
• Calitatea suprafetei: Specificații zgârieturi exprimate ca 10-5 sau 20-10 conform MIL-PRF-13830B pentru suprafețe de precizie

Graficul de mai sus ilustrează diferența semnificativă de transmisie dintre tipurile de sticlă optică de precizie și sticla arhitecturală standard. Chiar și a Îmbunătățirea cu 10-15% a transmisiei se traduce direct în câștiguri măsurabile în contrastul imaginii, raportul semnal-zgomot al senzorului și eficiența sistemului - explicând de ce sticla optică de precizie impune specificații mai mari ale materialelor în orice aplicație critică pentru fotoni. În sistemele optice cu mai multe elemente, efectul cumulativ al pierderilor de transmisie pe suprafață pe cinci sau zece elemente de lentilă face ca această diferență să fie critică din punct de vedere operațional.

Aplicații primare ale sticlei optice incolore de către industrie

Sticlă optică de precizie servește ca material fundamental în aproape orice sistem care necesită manipulare controlată a luminii. Aplicațiile sale acoperă industrii, de la asistența medicală la industria aerospațială, iar tipul specific de sticlă utilizat în fiecare context este ales pentru a se potrivi cu cerințele unice de lungime de undă, de mediu și mecanice ale aplicației respective.

Instrumentatie medicala si stiintifica

În imagistica medicală - inclusiv microscopie, endoscopie, echipament oftalmologic și citometrie în flux - sticla optică incoloră trebuie să ofere performanțe optice consistente în condiții de sterilizare, ciclu termic și expunere la agenți de curățare. Sticlă optică incoloră D263T , o sticlă borosilicată subțire produsă cu toleranțe strânse de grosime, este utilizată pe scară largă ca sticlă de acoperire a lamei de microscop și ca material pentru ferestre în dispozitivele de diagnosticare microfluidice. Autofluorescența scăzută este esențială pentru aplicațiile de microscopie cu fluorescență în care lumina de fundal ar ascunde semnalul măsurat.

Analizoarele biochimice se bazează pe celule optice fabricate din sticlă optică cu transmisie ridicată pentru a măsura absorbanța probelor în intervalele de lungimi de undă vizibile în UV. O singură eroare de măsurare a absorbanței de 0,005 UA într-un analizor de chimie clinică se poate traduce într-o eroare de diagnostic - ceea ce înseamnă că consistența de transmisie a materialului și lipsa de defecte interne este direct legată de rezultatele siguranței pacientului.

Fotografie, cinema și optică de consum

Lentilele camerei, obiectivele telescopului, sistemele de prisme binoculare și optica proiectorului sunt printre aplicațiile cu cel mai mare volum pentru sticlă transparentă cu lentile optice . K9 (BK7) sticlă optică incoloră — o sticlă de coroană borosilicată cu un indice de refracție de 1,5168 și un număr Abbe de 64,17 — este probabil cea mai utilizată sticlă optică din lume, apărând în orice, de la modulele de lentile pentru smartphone-uri până la obiective de microscop de cercetare și expansoare de fascicul laser.

Prismă sticlă optică incoloră componentele sunt esențiale în binocluri, telemetrie și spectrometre, unde configurațiile Porro sau prismele de acoperiș pliază calea optică, menținând în același timp calitatea completă a imaginii. Materialul trebuie să prezinte un conținut de striuri extrem de scăzut - orice neomogenitate în sticlă va crea o distorsiune a frontului de undă vizibilă ca claritate redusă a imaginii la mărire mare.

Optica de apărare, aerospațială și de supraveghere

Sistemele optice militare și aerospațiale impun cele mai exigente specificații sticlei optice incolore - necesitând performanță în intervale extreme de temperatură (de la -60 °C la 120 °C), rezistență la umiditate, nisip și atac fungic și stabilitate dimensională în condiții de vibrații și șocuri. Sistemele de imagistică termică, telemetrul cu laser, dispozitivele de vedere pe timp de noapte și ferestrele de căutare de ghidare a rachetelor folosesc toate sticlă optică specializată care respectă standardele MIL-SPEC. Sticlă optică de cuarț incoloră este favorizată în special în aplicațiile militare care transmit UV datorită expansiunii sale termice neglijabile și durității radiațiilor.

Fotolitografie și electronică cu semiconconductori

Substraturile fotomască, optica de inspecție a plachetelor și sistemele de expunere la UV în fabricarea semiconductoarelor necesită sticlă optică de precizie cu o transmisie UV excepțională și un coeficient de dilatare termică (CTE) aproape de zero. La lungimea de undă cu laser excimer ArF de 193 nm utilizată în litografia UV profundă, numai silice topită sintetică - cea mai înaltă formă de puritate a sticlei optice cu cuarț incolor - oferă o transmisie adecvată și rezistență la radiații. Chiar și neuniformitatea minoră a CTE pe un semifabricat de reticular ar schimba pozițiile caracteristicilor în timpul ciclării termice, provocând defecțiuni de control al lățimii liniei la scara sub-nanometrică.

Distribuția cererii industriei pentru sticlă optică incoloră

Cererea globală de sticlă optică de precizie este distribuită inegal între industrii, electronicele de consum și imagistica reprezentând cel mai mare segment de volum, iar apărarea/aerospațiul reprezentând segmentul cu cea mai mare valoare pe kilogram. Înțelegerea acestei distribuții ajută producătorii și cumpărătorii să anticipeze cerințele de specificații și prioritățile lanțului de aprovizionare.

Electronicele de larg consum - inclusiv camerele pentru smartphone-uri, optica pentru căști AR/VR și modulele webcam pentru laptop - reprezintă aproape 38% din cererea globală de sticlă optică incoloră în volum , condus de miniaturizarea necruțătoare a sistemelor de imagistică de înaltă performanță. Sectorul medical și științific urmează cu 22%, reflectând o creștere constantă a dispozitivelor de diagnosticare, instrumente genomice și dispozitive de testare la punctul de îngrijire. Segmentele de apărare și semiconductori, deși mai mici în termeni de volum, reprezintă specificații de inginerie și cerințe de calitate disproporționat de înalte, implicând adesea compoziții de sticlă personalizate care nu sunt disponibile prin ofertele standard de catalog.

Tipuri de sticlă optică incoloră și cazurile lor specifice de utilizare

Nu toată sticla optică incoloră este interschimbabilă. Fiecare formulare are o combinație unică de indice de refracție, dispersie, proprietăți termice, durabilitate chimică și lucrabilitate, ceea ce o face potrivită pentru aplicații specifice. Mai jos este o prezentare comparativă a principalelor tipuri:

Alegerea tipului corect nu este doar o decizie de performanță, ci și una economică. Sticlă optică de cuarț incoloră oferă performanțe UV și stabilitate termică de neegalat, dar este semnificativ mai dificil de prelucrat decât sticla K9, necesitând scule cu diamante și cicluri de lustruire extinse. Pentru aplicațiile cu lumină vizibilă în care performanța UV nu este necesară, sticla K9 sau B270 oferă de obicei o calitate optică echivalentă la costuri de fabricație mai mici și timp de livrare mai rapid.

Sticla de coroană optică și rolul său în proiectarea lentilelor

Coroană de sticlă optică - definită prin combinația sa de indice de refracție relativ scăzut (nd < 1,60) și dispersie scăzută (număr Abbe > 55) - este coloana vertebrală a proiectării lentilelor dublete acromatice. Atunci când este asociat cu sticlă de silex (indice mai mare, dispersie mai mare) într-o configurație dublet cimentată, sticla coroană corectează aberația cromatică - tendința lentilelor simple de a focaliza diferite lungimi de undă de lumină în puncte diferite, provocând franjuri de culoare în imagini.

Principiul dubletului acromatic, demonstrat pentru prima dată în secolul al XVIII-lea, rămâne în uz activ astăzi în orice, de la lunete de pușcă și teleobiective pentru camere până la refractoare astronomice și sisteme industriale de viziune artificială. Sticla K9 funcționează ca o sticlă de coroană optică în multe dintre aceste sisteme, asociată cu ochelari de silex mai grei pentru a obține corecția cromatică necesară fără costul unor tipuri de sticlă mai exotice.

Curbele de transmisie de mai sus dezvăluie o separare definitorie între tipurile de sticlă: sticlă optică de cuarț incoloră menține transmisia peste 80% de la aproximativ 200 nm de adâncime UV la 2.500 nm de infraroșu mediu, ceea ce o face singura opțiune cu adevărat de bandă largă. Sticla optică K9 și B270, deși excelentă în intervalul vizibil (380–780 nm), devin opace sub aproximativ 330 nm - excluzându-le din aplicațiile bazate pe UV, cum ar fi echipamentele de fototerapie, spectroscopia UV și instrumentele de expunere a semiconductorilor. Pentru proiectanții de sisteme, această selectivitate spectrală este o proprietate la fel de importantă ca și indicele de refracție atunci când se specifică componentele din sticlă.

Aplicații emergente: Auto, AR/VR și Fotovoltaic

Dincolo de optica tradițională, sticlă optică incoloră este din ce în ce mai esențial pentru platformele tehnologice de ultimă generație care remodelează modelele de cerere în industria sticlei globale.

Automotive LiDAR și ADAS Optics

Vehiculele autonome și semi-autonome folosesc senzori LiDAR (detecție și intervale de lumină) care funcționează în principal la lungimi de undă de 905 nm și 1550 nm. Ferestrele de protecție și optica de focalizare din aceste sisteme necesită sticlă cu transmisie NIR excelentă, rezistență la ciclul de temperatură auto (de la −40 °C la 105 °C) și duritate mare a suprafeței pentru a rezista la resturile rutiere. Sticlă optică borosilicată incoloră și sticla K9 acoperită cu AR sunt ambele în evaluare activă pentru această aplicație, piața sticlei optice pentru autovehicule fiind prognozată să crească la 18–22% CAGR până în 2030 .

Ghiduri de undă în realitate augmentată și virtuală

Optica ghidului de undă al căștilor AR – plăci subțiri de sticlă care ghidează imaginile proiectate către ochi prin reflexie internă totală – necesită sticlă cu un indice de refracție de peste 1,75, grosime extrem de uniformă pe plăci mari și planeitate excepțională a suprafeței. Acest lucru împinge dincolo de sticla optică incoloră standard în formulări specializate cu indice înalt, dar sticla substrat de ghidare de undă utilizată în aplicațiile AR de nivel de intrare se bazează în continuare pe variante de sticlă de coroană de precizie care îndeplinesc cerințele stricte de grosime și planeitate.

Sticla fotovoltaica si concentratoare solare

Sticlă optică incoloră ultra-albă — produs cu un conținut de oxid de fier sub 0,01% — este utilizat ca sticlă de acoperire pentru panouri solare de înaltă eficiență și matrice de lentile pentru energie solară concentrată (CSP). Sticla solară standard transmite aproximativ 91% din lumina incidentă; sticla ultra-albă de calitate optică împinge acest lucru 93–94% , care se traduce prin câștiguri măsurabile ale randamentului energetic în instalațiile de ferme solare la scară largă. Se estimează că industria consumă peste 120 de milioane de metri pătrați de sticlă ultra-clară anual pentru aplicații fotovoltaice în întreaga lume.

Diagrama radar vizualizează clar compromisul fundamental în selecția sticlei optice: sticlă de cuarț domină asupra transmisiei UV, stabilității termice și durabilității chimice, dar are un scor slab la lucrabilitate și eficiență din punct de vedere al costurilor datorită durității sale extreme și punctului de topire ridicat. Sticla K9 și B270, dimpotrivă, sunt foarte lucrabile - pot fi șlefuite cu precizie, lustruite și acoperite cu AR cu echipamente standard de fabricație optică - făcându-le alegerea practică pentru marea majoritate a aplicațiilor de imagistică cu lumină vizibilă. Proiectanții de sisteme trebuie să cântărească aceste compromisuri atât în ​​raport cu cerințele tehnice, cât și cu economia producției.

Standarde de calitate și certificări pentru sticla optică de precizie

Aprovizionarea componentelor din sticlă optică de precizie necesită documentație de calitate verificabilă, în special pentru industriile reglementate, cum ar fi dispozitivele medicale, aviația și apărarea. Următoarele standarde guvernează calitatea sticlei optice pe diferite piețe:

La evaluarea unui sticlă transparentă cu lentile optice furnizor, cumpărătorii din producția de dispozitive medicale ar trebui să verifice capacitatea de documentare ISO 10110 și certificarea ISO 9001 ca cerințe minime. Achizițiile pentru apărare adaugă cerințele de conformitate cu MIL-SPEC și de trasabilitate a loturilor de materiale. Pentru aplicațiile fotovoltaice și electronice, certificarea 3C și conformitatea RoHS sunt cerințe din ce în ce mai standard ale clienților OEM din aval.

Despre Nantong Xiangyang Optical Element Co., Ltd.

Nantong Xiangyang Optical Element Co., Ltd. a fost fondată în 1996 și a devenit o întreprindere recunoscută de înaltă tehnologie în provincia Jiangsu, ocupând un 10.000 mp instalație de producție. Ca OEM profesionist sticlă optică incoloră Furnizor și fabrică de sticlă optică incoloră ODM din China, compania este specializată în producția și procesarea de sticlă optică colorată, sticla optică incoloră și imprimare și temperare pe sticlă plată.

Calitatea produsului companiei se întâlnește ISO 9001-2000 standarde de calitate a produsului și deține certificarea sistemului de calitate 3C. Divizia sa de producție de componente optice menține peste o sută de tipuri de produse din sticlă optică colorată care acoperă regiunile spectrale ultraviolete, vizibile, infraroșu apropiat și infraroșu - susținând aplicații în instrumente optice, instrumente medicale, analizoare biochimice, aviație, sisteme militare și instituții de cercetare științifică.

Divizia de produse din sticlă plată este specializată în prelucrarea profundă a sticlei, imprimare serigrafică și temperare a sticlei, susținută de linii de producție automate și echipamente de inspecție provenite din Germania, Japonia și Elveția. Xiangyang se angajează să fie cel mai profesionist furnizor atât de componente de sticlă optică, cât și de soluții de tipărire și temperare pe serigrafie pe sticlă – deservind o bază globală de clienți cu capabilități de personalizare fiabile pentru cerințele OEM și ODM.
