Pentru majoritatea instrumentelor, corpurilor de iluminat și carcaselor senzorilor care trebuie să-și mențină performanța culorii ani de zile fără recalibrare, filtrele de sticlă cu absorbție selectivă depășesc, în general, filtrele de acoperire cu film subțire în ceea ce privește stabilitatea unghiulară, rezistența termică și durabilitatea mecanică . Un filtru de sticlă cu absorbție selectivă funcționează prin materialul în vrac în sine, astfel încât efectul de filtrare nu depinde în mare măsură de unghiul la care lumina lovește suprafața și nu se uzează așa cum o poate face o peliculă depusă în timp. Filtrele de acoperire optică păstrează în continuare un avantaj atunci când un design necesită o bandă de trecere extrem de îngustă, o pantă de tăiere abruptă sau o combinație de lungimi de undă pe care sticla colorată simplă nu o poate atinge singură. Secțiunile de mai jos parcurg raționamentul fizic, comportamentul spectral și criteriile practice de selecție din spatele răspunsului, inclusiv mai multe diagrame de comparație și o scurtă listă de verificare a cumpărătorului aproape de sfârșit.

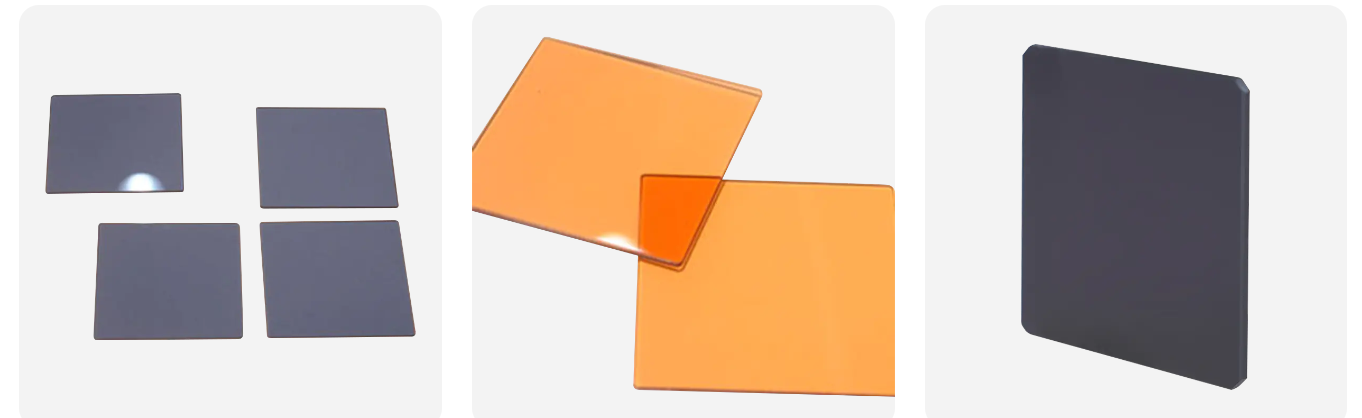

Un filtru de sticlă cu absorbție selectivă este o bucată de sticlă optică formulată pentru a îndepărta o anumită bandă de lungime de undă dintr-un fascicul de lumină în timp ce lasă benzile din jur să treacă cu pierderi minime. Producătorii ating acest efect topind ionii metalici sau particulele fine coloidale direct în lotul de sticlă, apoi ajustând compoziția sticlei și orice tratament de suprafață astfel încât piesa finită să absoarbă o parte aleasă a spectrului vizibil sau infraroșu apropiat. Baza fizică se află la nivelul electronilor: atunci când fotonii unei anumite energii lovesc sticla dopată, acea energie se potrivește cu decalajul dintre stările electronilor din ionii adăugați, astfel încât acești fotoni sunt absorbiți mai degrabă decât transmisi. Orice altă lungime de undă care nu se potrivește cu acest decalaj de energie continuă prin sticlă în mare parte neafectată, ceea ce conferă acestui tip de filtru de sticlă cu absorbție a luminii vizibile profilul său spectral curat și repetabil.
Abordări comune de dopaj utilizate în producția de sticlă
Trei familii de dopaj acoperă cea mai mare parte a cererii comerciale astăzi, fiecare vizată către o parte diferită a spectrului.
Ionii de metal de tranziție, cum ar fi cromul și cuprul, produc un filtru de sticlă verde cu absorbție selectivă, cu un vârf de transmisie între 500 și 560 de nanometri, în timp ce trage în jos lumina albastră, violetă și roșie.
Combinațiile de mangan, titan, cobalt și neodim produc sticlă în tonuri violet care se absoarbe puternic în regiunea verde și galbenă din spectrul mediu, în timp ce lasă violetul, albastrul și o parte din banda roșie să treacă.
Formulările specializate construite ca un filtru optic din sticlă care absoarbe UV elimină lungimile de undă mai scurte, aproape de 365 nanometri și mai jos, în timp ce trec de banda vizibilă cu un răspuns plat și uniform.
Dincolo de lucrul cu lumina vizibilă, un producător de filtru de sticlă cu transmitere în infraroșu poate dopa același sistem de sticlă de bază pentru a trece energia în apropierea infraroșii în timp ce blochează lumina vizibilă, ceea ce este util în ferestrele cu senzori care trebuie să respingă interferența luminii ambientale.
Ce An Optical Coating Filter Is And How Its Principle Differs
Un filtru de acoperire optic începe ca un substrat transparent, adesea sticlă simplă sau silice topită, pe care sunt depuse pe rând multe straturi extrem de subțiri în interiorul echipamentului de depunere în vid. Fiecare strat poartă un indice de refracție diferit, iar stiva este proiectată astfel încât lumina care reflectă între straturi interferează constructiv la lungimile de undă menite să fie blocate și distructiv la lungimile de undă menite să treacă. Acesta este în esență un efect de interferență mai degrabă decât un efect de absorbție, care este distincția de bază care îl separă de un filtru de sticlă cu absorbție selectivă.
Familii comune de acoperire în uz zilnic
Stive dicroice care reflectă o bandă de culoare în timp ce transmit alta.
Acoperiri cu trecere de bandă înguste construite pentru o singură fereastră cu lungime de undă strânsă.
Acoperiri cu crestături concepute pentru a respinge o bandă îngustă în timp ce trece totul în jurul ei.
Deoarece comportamentul de filtrare depinde de lungimea exactă a căii pe care lumina străbate fiecare strat, curba de transmisie a filtrului de acoperire se deplasează către lungimi de undă mai scurte pe măsură ce unghiul luminii de intrare crește. O acoperire evaluată pentru o limită precisă la incidență normală poate îndepărta câțiva nanometri de țintă odată ce lumina ajunge chiar și la un unghi moderat, ceea ce contează în sistemele optice compacte în care razele se deplasează rareori într-o singură linie dreaptă.
Diferențele de bază între cele două tehnologii de filtrare
Tabelul de mai jos prezintă ambele tehnologii în funcție de proprietățile fizice care decid cel mai adesea care dintre ele se potrivește unui anumit design.
Tabelul 1. Comparație fizică și performanță între filtrele din sticlă cu absorbție selectivă și filtrele cu acoperire optică.
Parametru
Filtru de sticlă cu absorbție selectivă
Filtru de acoperire optic
Principiul de lucru
Absorbție în vrac prin sticlă dopată
Interferența filmului subțire pe un substrat
Sensibilitatea unghiului
Foarte scăzut
Se observa la unghiuri mari
Claritatea marginilor tăiate
Pantă treptată, naturală
Poate fi proiectat foarte abrupt
Sensibilitate termică
Scăzut în intervalele normale
Moderat, dependent de strat
Risc de delaminare sau uzură
Niciuna, proprietatea se află în materialul vrac
Posibil sub umiditate sau abraziune
Metoda de personalizare
Reglați compoziția sticlei și nivelul de dopaj
Reglați numărul și grosimea straturilor
Comparație de performanță între cinci parametri optici cheie
Diagrama orizontal de mai jos punctează ambele familii de filtre pe o scară relativă de la zero la o sută pe cinci parametri pe care inginerii optici îi verifică cel mai des în timpul selectării componentelor. Aceste scoruri reflectă comportamentul tipic observat în eșantioanele de producție obișnuite, mai degrabă decât în orice raport de testare unic.
Independența unghiului și consistența pe termen lung a culorii arată cel mai mare decalaj , motiv pentru care filtrele de sticlă cu absorbție selectivă rămân o alegere obișnuită pentru vizoare, lentile cu deschidere mare și orice carcasă în care lumina lovește rar filtrul direct.
Comportamentul de transmisie spectrală a unui filtru de sticlă cu absorbție selectivă verde tipică
Graficul de mai jos urmărește o curbă de transmisie reprezentativă pentru un filtru de sticlă cu absorbție selectivă de culoare verde dopat cu ioni de crom și cupru. Transmisia crește rapid odată ce lungimea de undă se apropie de 480 de nanometri, atinge un vârf larg între 500 și 560 de nanometri, apoi scade ușor pe partea lungimii de undă. Această creștere și scădere ușoară este caracteristică sticlei cu absorbție în vrac și este unul dintre motivele pentru care aceste filtre produc o redare naturală și uniformă a culorii, mai degrabă decât rezultatul cu margini mai duri tipice unui stivă îngustă de acoperire.
Deoarece curba înclină treptat, mai degrabă decât să scadă într-o linie aproape verticală, micile variații de fabricație ale grosimii sticlei sau concentrația de dopaj modifică doar puțin vârful, păstrând consistența culorii lot la lot în limitele toleranței pentru majoritatea aplicațiilor de instrumente și iluminat.
Unde sunt folosite filtre de sticlă cu absorbție selectivă în diverse industrii
Cererea pentru un filtru de sticlă pentru selecția lungimii de undă se întinde pe mai multe industrii, iar ponderea relativă de mai jos reflectă ordinul de mărime tipic observat în comenzile de producție curente.
Note de aplicare reprezentative
Optică instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Procesele industriale, cum ar fi litografia semiconductoarelor și întărirea UV utilizează sticla de absorbție ca material stabil pentru ferestre care limitează acumularea de căldură pe substraturile sensibile.
Iluminatul scenic și fotografic utilizează sticlă de absorbție colorată pentru a modela culoarea vizibilă, blocând în același timp radiația de căldură infraroșie să ajungă la subiectul iluminat.
Geamurile arhitecturale și sticla auto folosesc straturi de absorbție colorate pentru a reduce câștigul de căldură solară, păstrând în același timp un nivel confortabil de lumină interioară.
medical and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Diagrama radar de comparație multidimensională
Cele șase dimensiuni contează cel mai mult atunci când cântăriți un filtru de sticlă cu absorbție selectivă față de un filtru de acoperire pentru un nou design. Graficul radar de mai jos prezintă ambele tehnologii la aceeași scară, astfel încât compromisurile să fie vizibile dintr-o privire.
Filtrele de acoperire se extind în continuare pe selectivitatea spectrală și flexibilitatea de fabricație , deoarece un proces de depunere poate viza o combinație neobișnuită de lungimi de undă pe care nicio formulă de sticlă nu o atinge singură. Sticla de absorbție se extinde mai mult pe independența unghiului, stabilitatea termică și consistența pe termen lung, ceea ce explică de ce rămâne comună în căile optice fixe care rămân în funcțiune mulți ani.
Stabilitatea mediului și durabilitatea pe termen lung în condiții reale
Filtrele din sticlă cu absorbție selectivă își poartă proprietățile optice în interiorul materialului în sine, astfel încât zgârieturile ușoare ale suprafeței sau expunerea la umiditate nu schimbă banda de lungime de undă pe care o absoarbe, ci doar claritatea fizică a acesteia dacă deteriorarea devine gravă. Filtrele de acoperire își poartă proprietățile optice într-un stivă de straturi groase de doar câțiva microni, ceea ce înseamnă că pătrunderea umidității, curățarea repetată, ciclul termic sau expunerea pe termen lung la UV pot slăbi sau oxida treptat straturile individuale. Odată ce un strat se deplasează chiar și ușor, întregul model de interferență se schimbă odată cu acesta, modificând lungimea de undă efectivă de tăiere în timp.
Unde apare cel mai mult această diferență
Geamurile arhitecturale exterioare, sticla auto expusă direct la soare și echipamentele industriale care funcționează în apropierea surselor de căldură sunt setările în care decalajul dintre cele două tehnologii devine cel mai vizibil pe o perioadă de funcționare de mai mulți ani. Camerele curate și instrumentele de laborator păstrate într-un mediu controlat văd o diferență practică mai mică, deși sensibilitatea unghiului favorizează în continuare sticla de absorbție ori de câte ori calea optică nu este perfect colimată.
Puncte de stres tipice verificate în timpul evaluării
Cumpărătorii efectuează în mod obișnuit propriile verificări ale ciclului termic, verificări de umiditate și verificări repetate de curățare cu ștergere pe piesele de probă înainte de a se angaja la o comandă de producție, deoarece aceste trei puncte de tensiune dezvăluie cea mai mare parte a diferențelor practice dintre sticlă în vrac și o stivă de acoperire depusă.
Opțiuni de personalizare pentru filtrele din sticlă cu absorbție selectivă
Cumpărătorii care achiziționează un filtru de sticlă cu absorbție selectivă personalizat pornesc de obicei de la o curbă de transmisie țintă, mai degrabă decât de la o parte fixă de catalog. Un furnizor de filtru de absorbție din sticlă optică colorată poate ajusta mai multe variabile pentru a atinge acea curbă.
Tipul de dopaj și concentrația pentru a muta banda de absorbție către o anumită lungime de undă țintă.
Grosimea sticlei, deoarece adâncimea de absorbție urmează lungimea căii optice prin material.
Finisarea suprafeței și tratarea marginilor pentru montarea în interiorul unei carcase specifice sau al unui modul senzor.
Construcții combinate care îmbină un miez de sticlă de absorbție cu un strat subțire anti-reflexie, utile atunci când un proiect dorește stabilitatea sticlei de absorbție cu o transmisie generală puțin mai mare.
Solicitările direcționate către o linie de sticlă cu filtru optic cu lungime de undă personalizată, o relație cu producătorul de filtru de sticlă cu transmisie în infraroșu sau un furnizor de sticlă cu filtru optic de absorbție care poate păstra toleranță strânsă între lot, de obicei, se deplasează mai repede atunci când cumpărătorul împărtășește o curbă de transmisie țintă, intervalul de temperatură de funcționare și dimensiunile fizice de montare în față.
Contextul de producție din spatele filtrelor fiabile de sticlă cu absorbție selectivă
Nantong Xiangyang Optical Element Co., Ltd a produs sticlă optică colorată și incoloră din 1996 dintr-o unitate de zece mii de metri pătrați din provincia Jiangsu. Divizia de componente optice se concentrează pe filtrele de sticlă optică colorată care acoperă regiunile ultraviolete, vizibile, infraroșu apropiat și infraroșu, rulând peste o sută de tipuri de sticlă prin linii de procesare echipate cu echipamente optice de șlefuire, lustruire și testare spectrală. Producția din această divizie ajunge la instrumente optice, instrumente medicale și biochimice, echipamente analitice, electronice, aviație și un număr de institute de cercetare și universități.
O divizie separată de sticlă plată se ocupă de tipărirea și temperarea pe sticlă pentru panourile de control, carcasele aparatelor și componentele comutatoarelor, ceea ce ține compania familiarizată cu prelucrarea sticlei optice de precizie și a sticlei de producție în masă sub un singur acoperiș. Pentru o echipă de proiect care compară un producător de filtru de sticlă cu absorbție selectivă cu un producător de sticlă de filtru optic din China, această combinație de echipamente de testare optică dedicată și un istoric de producție de lungă durată este unul dintre semnalele practice care merită verificate în timpul evaluării furnizorului.
Cum să alegi între filtrele de absorbție selectivă și de acoperire pentru un proiect
O scurtă listă de verificare ajută la restrângerea deciziei înainte de a solicita mostre.
Hartați banda de lungime de undă necesară și verificați dacă un tip standard de sticlă colorată o acoperă deja îndeaproape.
Confirmați intervalul de unghiuri de incidență pe care filtrul le va vedea pe calea optică reală, nu doar la centrul de proiectare.
Rețineți mediul de operare, inclusiv umiditatea, variațiile de temperatură și expunerea la UV în aer liber.
Decideți cât de abruptă trebuie să fie marginea de tăiere, deoarece o bandă de trecere foarte îngustă poate necesita o soluție de acoperire.
Planificați durata de viață estimată și cât de dificilă ar fi recalibrarea sau înlocuirea odată ce unitatea este instalată pe teren.
Proiectele care bifează majoritatea casetelor de mai sus în favoarea stabilității și simplității se stabilesc de obicei pe un filtru de sticlă cu absorbție selectivă, în timp ce proiectele care au nevoie de o margine spectrală neobișnuit de îngustă sau abruptă sfârșesc adesea prin a specifica un filtru de acoperire sau o combinație a ambelor tehnologii în aceeași cale optică.
Întrebări frecvente despre filtrele de sticlă cu absorbție selectivă
Î1: Ce este un filtru de sticlă cu absorbție selectivă
Este o sticlă optică formulată cu ioni metalici sau particule coloidale astfel încât să absoarbă o bandă de lungime de undă aleasă în timp ce transmite lumina înconjurătoare cu pierderi mici.
Î2: Cum blochează un filtru de sticlă cu absorbție anumite lungimi de undă
Ionii dopați din interiorul sticlei absorb fotonii a căror energie se potrivește cu o tranziție electronică internă, eliminând acea bandă de lungime de undă, lăsând în mare parte alte lungimi de undă neafectate.
Î3: Care este diferența dintre filtrele de absorbție și filtrele de interferență
Filtrele de absorbție elimină lumina prin materialul de sticlă în vrac, în timp ce filtrele de interferență folosesc straturi subțiri depuse care reflectă și anulează lungimile de undă nedorite prin interferențe optice.
Î4: De ce să folosiți filtre din sticlă colorată în loc de filtre acoperite
Sticla colorată își menține răspunsul spectral constant pe unghiuri largi de vizualizare și rezistă la degradarea treptată a stratului care poate afecta o suprafață acoperită de-a lungul anilor de utilizare.
Î5: Pentru ce sunt folosite filtrele de absorbție selectivă
Utilizările obișnuite includ senzori optici, sisteme de viziune artificială, echipamente de spectroscopie și instrumente medicale care au nevoie de un răspuns spectral stabil și repetabil.
Î6: Care filtru optic este potrivit pentru protecție UV
Un filtru optic din sticlă care absoarbe UV formulat pentru a tăia lungimi de undă mai scurte este, în general, opțiunea mai simplă și mai stabilă pentru o sarcină de protecție UV continuă.
Î7: Filtrele de sticlă cu absorbție pot fi personalizate
Da, tipul de dopaj, concentrația, grosimea și finisajul suprafeței pot fi toate ajustate pentru a atinge o curbă de transmisie țintă pentru un anumit proiect.
